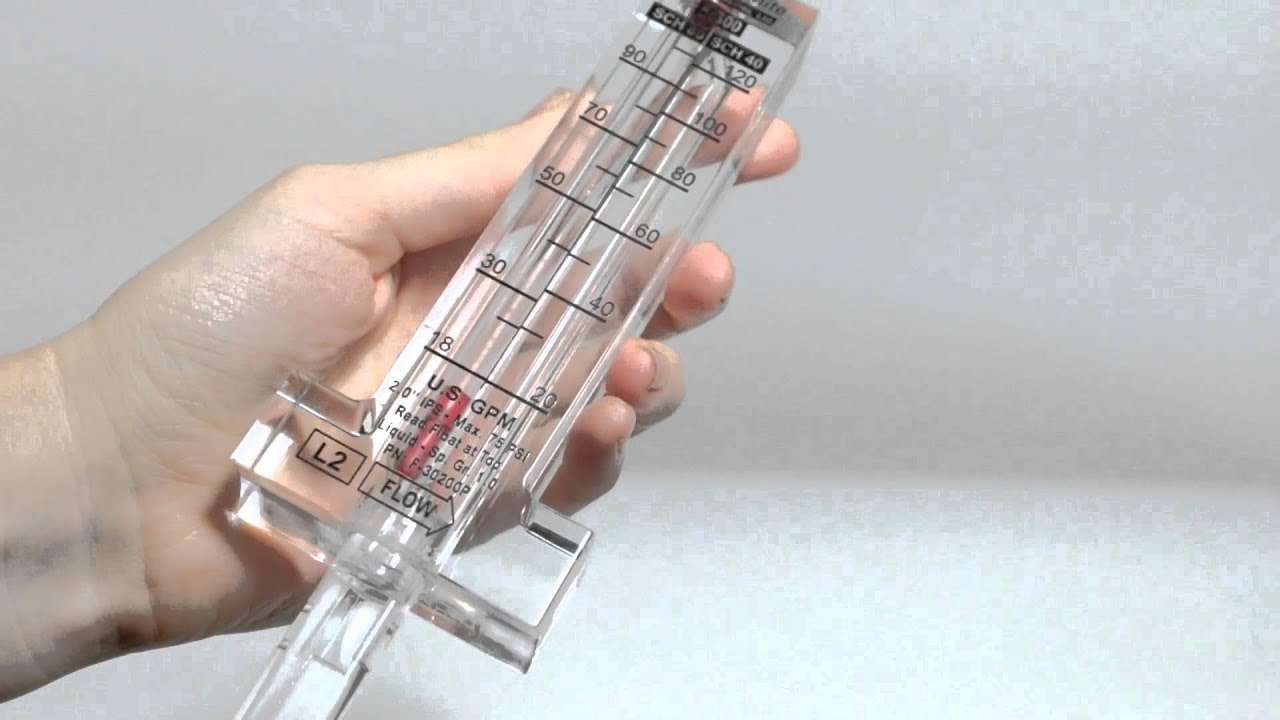

F-300
Pitot Tube Akryl Flow Meter
An aquatics industristandard i over seks tiår, Blue-WhiteF-300 Flow Meter er nøyaktig og har redusert plassbehov for installasjon. Det aerodynamiske pitotrøret er designet for jevn væskestrøm gjennom måleren. Det er fire fangstpunkter som resulterer i ingen flytesprett.
Nye funksjoner inkluderer:
- PVDF-hette som ikke falmer eller sprekker
- PVDF-flåte som ikke fester seg, er kjemikaliebestandig og lett å lese-farge
- Forbedret nøyaktighet
Anbefalt tilbehør:
F-300S, F-300SL Strømningsbryter og sensor
Teknisk oversikt:
GPM
2 - 1900
BPM
8 - 7200
PSI
75
Bar
5.2
Fahrenheit (° F)
190
Celsius (° C)
88
Body Material
Akryl
Rørstørrelser
1", 1¼", 1½", 2", 2½", 3", 4", 6", 8"
Litteratur
F-300 Litteratur
Instruksjonshåndbøker
F-300 bruksanvisning – 80000-557Tekniske datablader
F-300 | D-300 | U-300 teknisk datablad – 85000-071Hurtigstartveiledninger
F-300 hurtigstartguide – 80000-700Brosjyrer
Blue-White Pool Flysheet - 80000-589
Strømningshastighetskalkulator
Pool flow rate kalkulator
Tid/omsetning:
Strømningshastighet:
Egenskaper
Modellvarianter:
- F-300 = Horisontal strømning
- D-300 = Vertikal nedstrøm
- U-300 = Vertikal oppstrøm
- NSF 50 LISTET 1”, 1.25”, 1.5”, 2” (L2), 2.5”, 3”, 4”, 6”, og 8” (L3) – Kun horisontal flyt
- Godt egnet for lukkede rørinstallasjoner
- Enkel å lese dobbel skala (SCH 40 / SCH 80), skjermtrykt på begge sider av måleren
- Akseptabelt for utendørs installasjoner (direkte sollys greit)
- Pitot Tube (støtrør) design gjør det enkelt å installere på eksisterende rør
- Målerhus i ett stykke maskinert akryl
- Inkludert SS-klemmer og pakningstetning
- For bruk på PVC (se litteratur)
Hva er inkludert:
- Strømningsmåler x1
- Gummipakning x1
- Klemme x2
- Bruksanvisningen
Spesifikasjoner
Horisontal installasjon:
- 1″, 1.25″, 1.5″, 2″, 2.5″, 3″, 4″, 6″, 8″
Vertikal installasjon:
- 1½", 2"
Maks. Arbeids press:
- 75 PSI (5.17 bar) @ 70˚F (21˚C)
Maks. Væsketemperatur:
- 190˚F / 88˚C @ 0 PSI
Full skala nøyaktighet:
- +/- 5 % (L2 rørstørrelser: 1”, 1.25”, 1.5” og 2”)
- +/- 10 % (L3 rørstørrelser: 2.5”, 3”, 4”, 6”, og 8”)
Målerkroppsmateriale:
- Akryl
Pakningsmateriale:
- Neopren
Flytemateriale:
- PVDF
Tilkoblingstype:
- Sal
Rørkapasitet:
- PVC-skjema 40 og skjema 80
Ca. Fraktvekt:
- 1" til 4" rør: 1 lb. (454 kg)
- 6" og 8" rør: 2 lb. (907 kg)
Bestill nå
| Bilde | Katalognummer | Beskrivelse | Pris | Kjøp |
|---|
Meter Ranges
Horisontal rørinstallasjon
Modeller for US IPS SCH 40 & 80 Pipe (ASTM 1785)
| MODELL NR. | RØRSTØRRELSE | RØRMATERIALE | SCH 40 (GPM) | SCH 80 (GPM) |
|---|---|---|---|---|
| F-30100P | 1 ”IPS | PVC | 5 - 35 GPM | 4 - 26 GPM |
| F-30125P | 1 ¼” IPS | PVC | 9 - 50 GPM | 8 - 40 GPM |
| F-30150P | 1½” IPS | PVC | 10 - 70 GPM | 10 - 60 GPM |
| F-30200P | 2 ”IPS | PVC | 20 - 120 GPM | 18 - 100 GPM |
| F-30250P | 2½” IPS | PVC | 29 - 150 GPM | 25 - 130 GPM |
| F-30300P | 3 ”IPS | PVC | 45 - 240 GPM | 40 - 215 GPM |
| F-30400P | 4 ”IPS | PVC | 75 - 420 GPM | 70 - 375 GPM |
| F-30600P | 6 ”IPS | PVC | 170 - 1100 GPM | 160 - 1000 GPM |
| F-30800P | 8 ”IPS | PVC | 300 - 2200 GPM | 275 - 1950 GPM |
Horisontal rørinstallasjon (metrisk)
Modeller for METRIC Pipe (DIN 8062)
| MODELL NR. | RØRSTØRRELSE | PN10 (LPM) | PN16 (LPM) |
|---|---|---|---|
| F-30032M | 32mm | 30 - 150 LPM | 30 - 130 LPM |
| F-30040M | 40mm | 70 - 310 LPM | 60 - 270 LPM |
| F-30050M | 50mm | 50 - 350 LPM | 50 - 300 LPM |
| F-30063M | 63mm | 100 - 475 LPM | 75 - 400 LPM |
| F-30075M | 75mm | 150 - 700 LPM | 150 - 600 LPM |
| F-30090M | 90mm | 200 - 850 LPM | 200 - 800 LPM |
| F-30110M | 110mm | 600 - 1800 LPM | 550 - 1600 LPM |
Montering av vertikalt rør
Modeller for US IPS SCH 40 & 80 Pipe (ASTM 1785)
| MODELL NR. | RØRSTØRRELSE | SCH 40 (GPM) | SCH 80 (GPM) |
|---|---|---|---|
| D-30150P | 1½” IPS | 10 - 60 GPM | 10 - 50 GPM |
| D-30200P | 2 ”IPS | 20 - 110 GPM | 20 - 100 GPM |
| U-30150P | 1½” IPS | 10 - 60 GPM | 10 - 50 GPM |
| U-30200P | 2 ”IPS | 20 - 110 GPM | 20 - 100 GPM |
