Municipal
MD1
Operasjon
Grunne pumpen
Før du fyller pumpen, eller starter pumpen, sørg for at alle suge- og utløpsledninger er riktig tilkoblet og at riktige ventiler er åpne.
Ved å trykke på Prime-tasten starter pumpen med 100 % hastighet og går i 60 sekunder. Pumpen kan stoppes når som helst ved å trykke på Start/Stopp-tasten. Alle 60 sekunder er kanskje ikke nødvendige for å fylle pumpen. Omvendt, hvis ytterligere priming er nødvendig, kan Prime-tasten trykkes på nytt.
Hvis pumpen ikke fylles, sjekk sugeledningen for tetthet, hindringer eller lekkasjer.
Manuell operasjon
For å kjøre pumpen i manuell modus, sørg for at "Manuell justering - Lokal"-lampen er på, eller trykk på "Manuell justering"-tasten for å aktivere ("Lokal"-lampen vil tennes). Trykk på Start/Stopp-tasten for å starte pumpen. Juster pumpehastigheten ved å trykke på piltastene opp og ned på pekeplaten. For å stoppe pumpen, trykk på Start/Stopp-tasten.
Hvis du bruker pumpen i fjernstart-stoppmodus, trykk på Start/Stopp-tasten for å sette pumpen i "Klar – Standby"-tilstand. Displayet vil vise "SBY" hvis det venter på et signal fra det brukerleverte kontrollsystemet. Når et signal er mottatt, vil pumpen starte. Juster pumpehastigheten manuelt ved å trykke på piltastene opp og ned på pekeplaten.
4-20ma Inngangshastighetskontrollmodus
For å kjøre pumpen i 4-20mA-modus, trykk på "4-20mA Input"-tasten for å aktivere ("Fjernkontroll"-lampen vil tennes.) Trykk på Start/Stopp-tasten for å starte pumpen. Pumpehastigheten vil bli satt av eksternt 4-20mA inngangssignal. For å stoppe pumpen, trykk på Start/Stopp-tasten.
Hvis du bruker pumpen i "Fjernstart/Stopp"-modus, trykk på Start/Stopp-tasten for å sette pumpen i "Klar - Standby"-tilstand. Displayet vil vise "SBY" hvis det venter på et signal fra det brukerleverte kontrollsystemet. Når et signal er mottatt, vil pumpen starte. Pumpehastigheten justeres via 4-20mA inngangssignal.
For å se den faktiske inngangssignalverdien på 4-20mA, trykk på "Vis"-knappen øverst til venstre på pekeplaten.
Kalibrering
For å sikre mest mulig nøyaktig pumping, anbefales en pumpekalibrering før pumpen tas i bruk. MD1-pumpens strømningshastighet vil variere avhengig av systemtrykket. (Merk: Hvis systemtrykket varierer ofte, a mottrykksventil vil være nødvendig for å sikre konsistent flytnøyaktighet.)
Slik kalibrerer du pumpen:
- Fyll en kalibreringskolonne eller gradert sylinder med løsning. Legg merke til nivået på fyllingen.
- Kjør pumpen med en innstilt hastighet i 1 minutt mot det faktiske systemtrykket.
- Registrer strømningsforskjellen i kalibreringssylinderen.
- Beregn strømningshastigheten ved å dele strømningen på tiden. For eksempel, hvis pumpen går i 1 minutt, og strømningsforskjellen er 30 ml, deler du 30 ml på 1 minutt. Strømningshastigheten er 30 ml/min.
- For best nøyaktighet, kjør mer enn én kalibrering for å sjekke resultatene, eller kjør en annen kalibrering med en annen pumpehastighet.

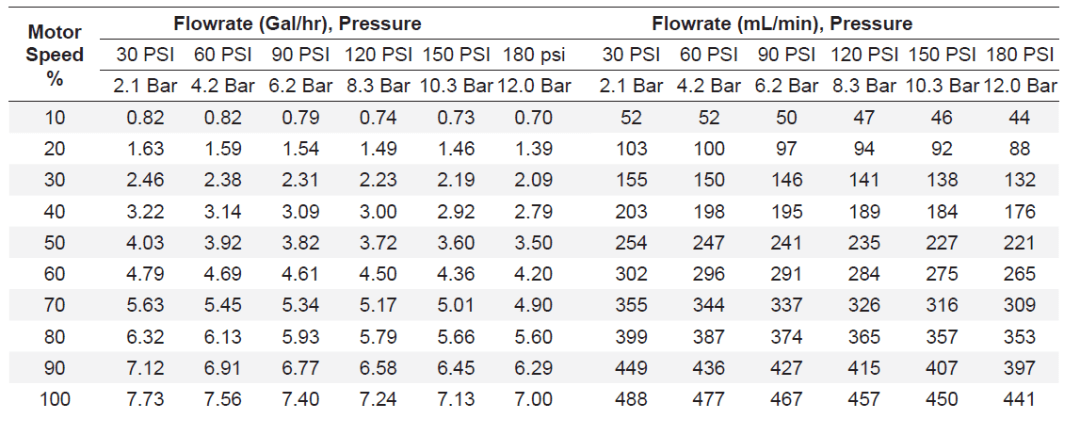

Kalibreringsresultatene bør være nær strømningskurven (nedenfor), men kan variere avhengig av kjemisk sammensetning, viskositet, temperatur og andre forhold.
Diaphragm Failure Detection (DFD)
MD1-pumpen er utstyrt med membranlekkasjedeteksjonsstifter plassert inne i pumpen. Hvis en diafragma svikter eller lekker av en eller annen grunn, vil kjemikaliet komme i kontakt med pinnene og utløse en alarm. (Merk: pinner vil bare oppdage ledende kjemikalier og kan ikke utløses med vann.)
Hvis DFD-alarm oppstår, vil pumpen stoppe, lukke en alarmutgang, og skjermen vil blinke DFD med et alarmikon. Hvis systemet har oppdaget kjemikalier, må pumpemembranen skiftes ut og pumpehodet må rengjøres grundig.
Fjern frontdekselet for å rengjøre pumpen og DFD-stiftene. Unnlatelse av å rengjøre pumpehodet på riktig måte vil ugyldiggjøre garantien.
Spørsmål og svar
Ofte Stilte Spørsmål
MD1 Drift
- Det er en stor boble i manifoldene, vil dette føre til problemer med strømningshastigheten min?
Nei, det vil ikke forårsake problemer med strømningshastigheten.
- Viser pumpen en Fu5-feilmelding? Hva er årsaken?
Dette er faktisk Flow Verification Sensor-alarmen. Hvis det grønne lyset over FVS-knappen lyser, ser pumpen etter et signal tilbake fra en flowverifiseringssensor. Hvis det ikke er installert en sensor, vil pumpen tro at det ikke er strømning og vise FVS-sensorfeilen. For å deaktivere sensoren, slå av pumpen, trykk på FVS-knappen foran på pumpen slik at det grønne lyset er av.
- Hvordan fungerer DFD?
CD1 og MD1 er utstyrt med et membranfeildeteksjonssystem som er designet for å stoppe pumpen og gi en
utgangsalarm hvis membranen skulle briste og kjemikalier kommer inn i pumpehodet.
Dette systemet er i stand til å oppdage tilstedeværelse av et stort antall kjemikalier, inkludert natriumhypokloritt
(Klor), saltsyre (muriatic) syre, natriumhydroksid og mange andre. Systemet vil ikke bli utløst av
vann (regn, kondens osv.) eller smøremidler.
Hvis systemet har oppdaget kjemikalier, må pumpemembranen skiftes ut og pumpehodet må rengjøres grundig. Unnlatelse av å rengjøre pumpehodet vil ugyldiggjøre garantien.
Hvis DFD-alarm oppstår, vil pumpen stoppe, lukke en alarmutgang, og skjermen vil blinke DFD med et alarmikon.
